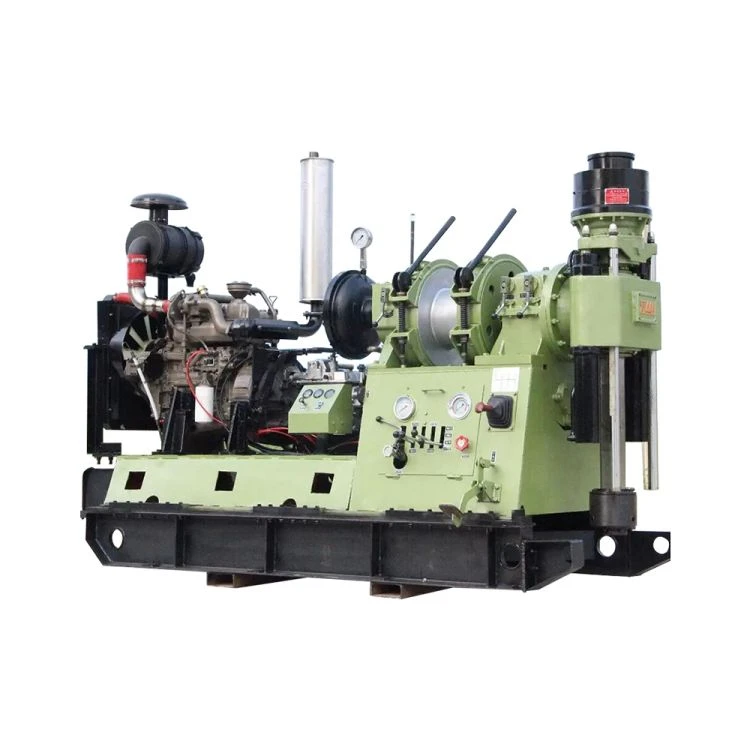

Geologinen ydinporauslaite telakoneella

XY-44Ryömiä varten asennettu porauslaite on pääasiassa timantti- ja kovametalliporaukseen tarkoitettu ydinporauslaite, jota käytetään pääasiassa geologiassa, metallurgiassa, hiiliteollisuudessa, hydrologiassa, konepajateollisuudessa ja muilla teollisuudenaloilla, ja sitä voidaan käyttää myös teknisiin geologisiin tutkimuksiin. , matala öljy- ja kaasulouhinta, kaivostunnelituuletus, salaojitus, hydrologisen kaivon poraus ja suurihalkaisijapaalutusrakentaminen.

Lähetä kysely

Lataa

Kuvaus

Tekniset tiedot

Tekniset parametrit		Poraputken tiedot (mm)	Poraussyvyys (m)
Kotimainen poraputki	Sisäpuolella paksuuntuva tyyppi	42	1400
		50	1000
		60	830
	Köyden ydin	55.5	1250
		71	1000
		89	800
DCDMA-poraputki		BQ-poraputki	1300
		NQ porausputki	1000
		HQ porausputki	750
		PQ-poraputki	420
	Ulkopuolinen paksuustyyppi	60	800
		73	500
		89	300
Porauskulma		0 astetta -360 astetta
Moottori	Malli	Tehoa	Nopeus
Moottori	Y225S-4	37 kW	1480 r/min
dieselmoottori	CA4110	81 kW	2800 r/min
Gyrator
Tyyppi: kaksisylinterinen hydraulinen syöttökoneen pyörivä tyyppi
Pystysuoran halkaisija		φ93mm
akseli reiän läpi
Pystykaran nopeus
Kierto eteenpäin (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Peruutusnopeus (r/min)		63/198
Max. pystysuoran akselin vääntömomentti		8000N·m
Pystysuuntainen veto		600mm
Max. pystyakselin painovoima		125 KN
Max. pystysuora akselin paine		90 KN
Nostin
Tyyppi: Planeettavaihteisto, kahvajarru
Vaijerin halkaisija		φ18,5 mm
Rummun vaijerin kapasiteetti		95m (kiidattu seitsemän kerrosta)
Max. yhden köyden nostovoima		45 KN
Vaijerin nostonopeus
Rummun lineaarinen nopeus (m/s)		0.7-2.68 m/s (kaksitoista luokkaa)
Kytkin
Tyyppi: Auton erityinen kuiva yksilevyinen kitkakytkin
(yhteensopiva 6T46 vaihteiston kanssa)
Hydraulijärjestelmä
Järjestelmän paine
Nimellispaine		20Mpa
Korkein paine		25 Mpa
Kapasiteetti		20 ml/r
Teline-osa
Tyyppi: liukutyyppi (liukuvalla alustalla)
Takaosan veto		460mm
Reiän etäisyys		260mm
Mitat (PLK)		3550 * 2200 * 3100mm
Telineen paino (voimamoottorilla)		6300kg

Tuotetiedot

Tuotemerkki: Miningwell
Minimitilausmäärä: 1 setti
Pakkaustiedot: tavallinen vientipakkaus
Toimitusaika: 15-20 päivää
Maksuehdot: L/C, T/T, Western Union

XY-44Ryöpyttävä kivisydänporauksen pääominaisuudet

1. Enemmän pyörimisnopeusvaiheita (12 eteenpäin ja 2 taaksepäin) ja kohtuullisen pyörimisnopeusalueen, alhaisen nopeuden vääntömomentin (jopa 8000 N.m) ansiosta se ei sovellu ainoastaan metalliseos- ja timanttiporaukseen, vaan myös teknisiin geologisiin tutkimuksiin. , hydrologisen kaivon poraus ja perustusten paalutusrakentaminen.

2. Pystysuuntaisen akselin läpimenevän reiän halkaisija (93 mm), kaksisylinterinen hydraulisyöttö, pitkä iskunpituus (jopa 600 mm), vahva prosessisopeutuvuus, sopii erityisen hyvin halkaisijaltaan suurien poraputkien köyden poraukseen (ylempi ydin) porauksen tehokkuuden parantaminen.

3. Tsinghua Wanliyang 6T46 -vaihteiston käyttöönotto, joka on laajalti yhdistetty Fotonin, JAC:n, Kaiman, Wuzhengin ja muiden kuorma-automallien kanssa. Kypsä tekniikka, vakaa laatu, vahva ylikuormituskapasiteetti, myynnin jälkeiset huoltoasemat ja tarvikkeet kaikkialla maassa.

4. Hydraulinen istukka on levyjousikiinnitys, hydraulisylinterin vapautus, kolmipesäinen automaattinen keskitys hydrauliistukka.

5. Hydraulijärjestelmä sisältää vaihteistoöljypumpun öljyn syöttämiseksi, mikä varmistaa suoraviivaisen asennuksen, käyttäjäystävällisyyden, minimaalisen virrankulutuksen, alhaisen öljyn lämpötilan ja tasaisen toiminnan. Tämä laite on varustettu käsikäyttöisellä öljypumpulla; Jos moottori pettää, manuaalinen pumppu on edelleen käyttökelpoinen porausinstrumenttien poistamiseen onteloon.

6. Tämä moottori voidaan varustaa joko FAW TIANCHAI 4110 (81 kW) vapaasti hengittävällä moottorilla tai Guangxi Yuchai 4110 (105 kW) turboahdetulla versiolla.

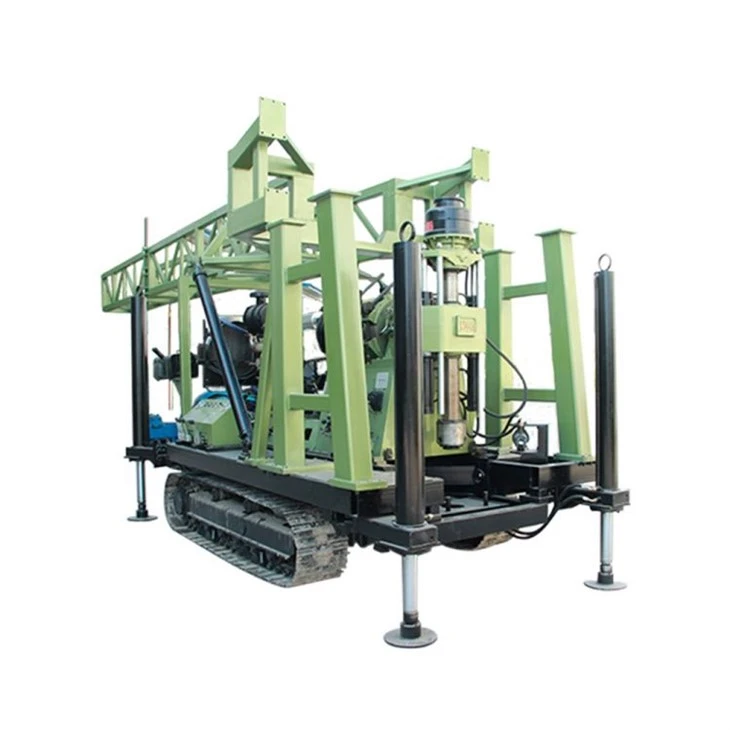

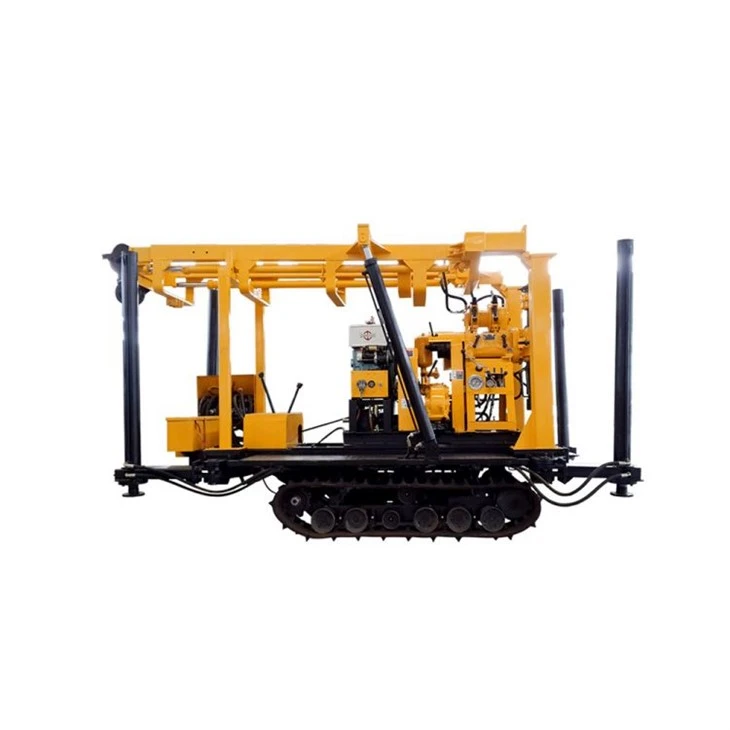

7. Tela-asennetussa porakoneessa on matala painopiste, pitkä siirtoetäisyys (460 mm), luja kiinnitys ja vakaa nopea poraus.

8. Varustettu tärinänvaimennusmittarilla, joka on hyvä reiän halkaisijan hallintaan. Vähemmän lastaus- ja purkukahvaa, joustava kuljetus.

9. Se ottaa käyttöön telaketjun, ja tukijalan sylinterin iskunpituus 1,5 m voidaan ladata automaattisesti, mikä on kätevää siirrettäessä ja kuljettaessa.

Pääsovellus

Pääasiassa geologian, metallurgian, kivihiilen, hydrologian ja tekniikan aloilla käytettävät ydinporauslaitteet soveltuvat myös geologiseen suunnitteluun, matalan öljyn ja kaasun tutkimiseen, kaivostunneleiden tuuletukseen, viemärijärjestelmiin, hydrologisten kaivojen poraamiseen ja suurten peruspaalujen rakentamiseen.
