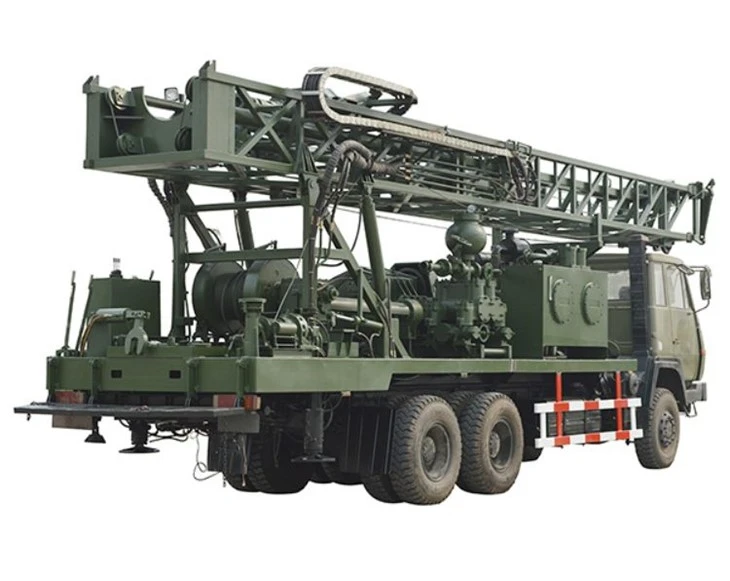

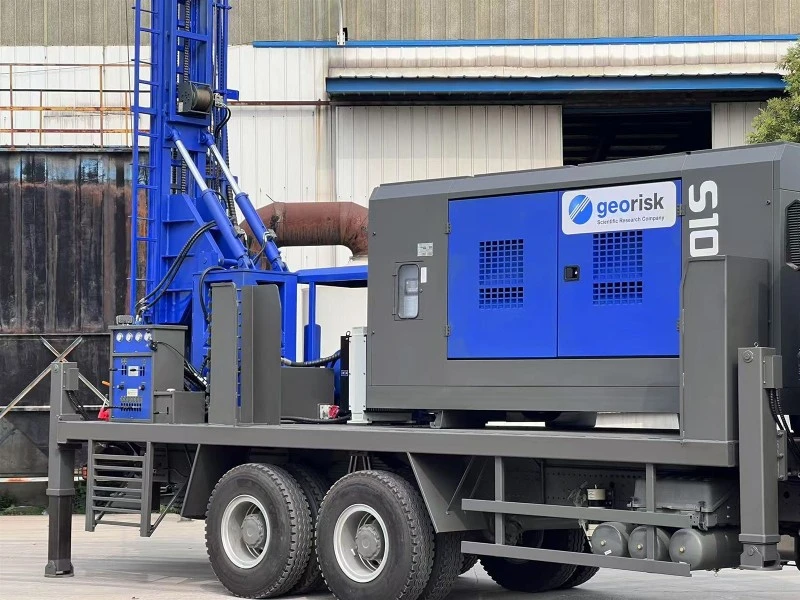

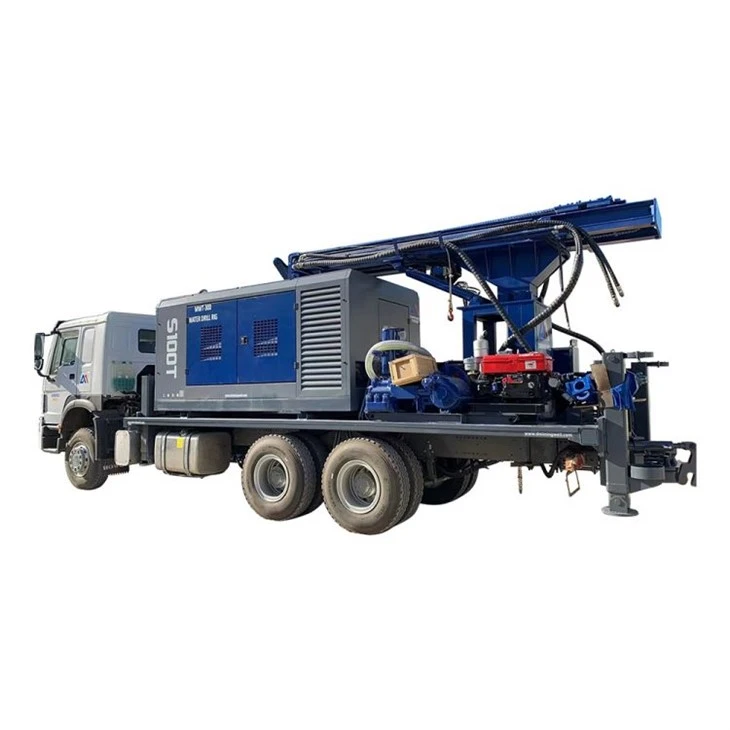

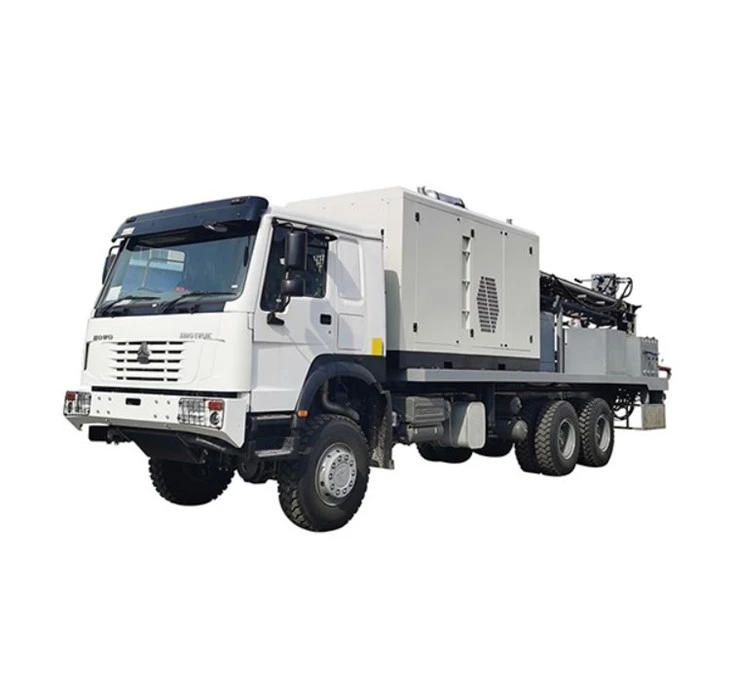

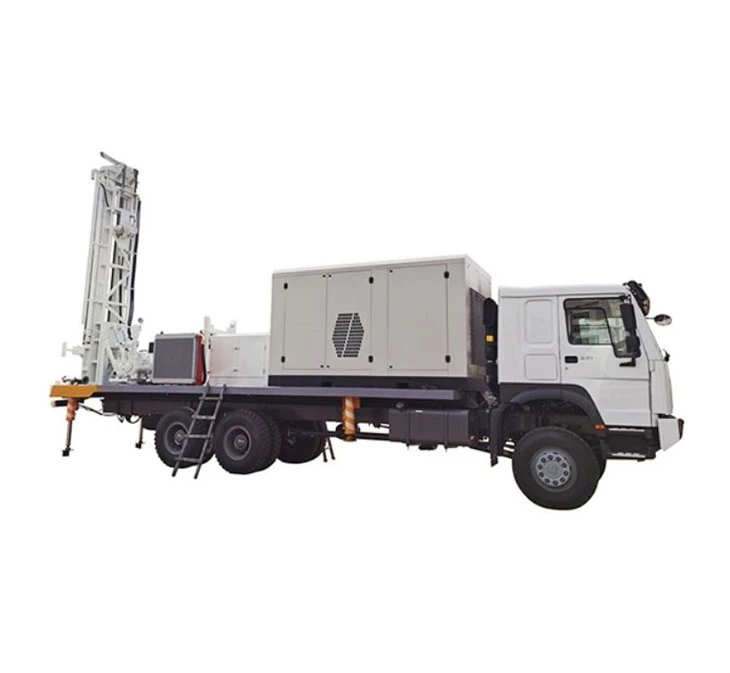

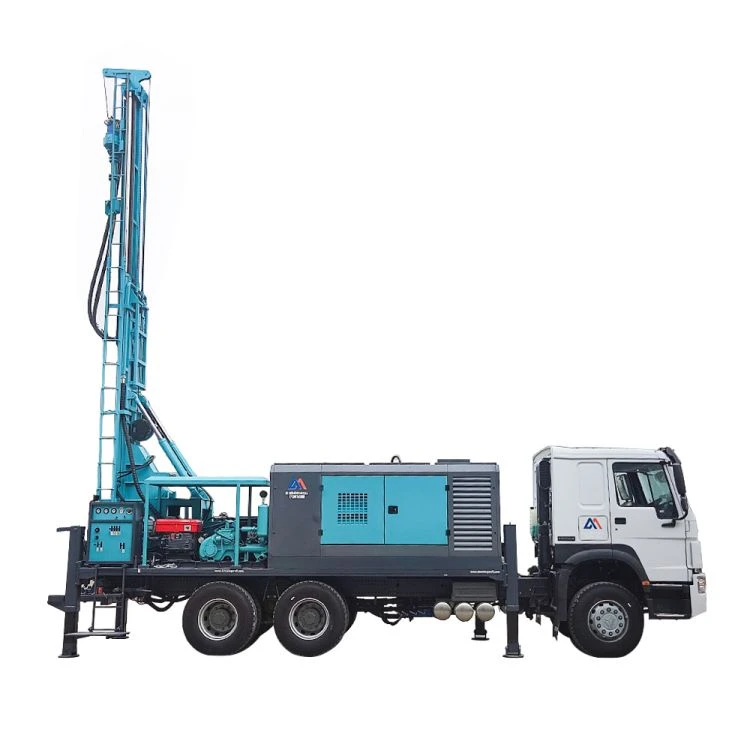

Kuorma-autoon asennettavat porausreikien vedenporauslaitteet





Tekniset parametrit	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Poraussyvyys (m)	180	250	280	350	400	500	680	800
Poran halkaisija (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Varustettu Moottori	Yuchai 65 kW tai voimanotto	Yuchai 70 kW tai voimanotto	Yuchai 75 kW tai voimanotto	Yuchai 92 kW tai voimanotto	DEUTZ 103kW tai voimanotto	Yuchai 118kW tai voimanotto	Cummins 154kW tai PTO	Cummins 194kW tai PTO
Syöttöisku (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Poraputken pituus (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Kääntönopeus (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Kääntömomentti (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Laitteen nostovoima (T)	12	14	17	18	25	26	30	36







Kapasiteetti

Reiän halkaisija: 140 - 325 mm (51/2 tuumaa - 13 tuumaa)

Suurin syvyys: 250 metriä @ 203 mm (8 tuumaa) halkaisija

Porausmenetelmä: DTH ja pyörivä poraus



Prime Mover

Vaihtoehto 1: Käytä voimanottojärjestelmää ja vaihteistoa saadaksesi tehoa kuorma-auton moottorista (290 hv/336 hv/371 hv) hydraulijärjestelmän ohjaamiseen.

Vaihtoehto 2: Laitteen yksilöllinen kokoonpano 75 kW:n dieselmoottorilla.



Alustan rakenne

Raskas I- ja C-tyypin hitsattu teräsrakenne, joka on päällystetty 5 mm ritilälevyillä



Maston kokoonpano

Komposiittiporapuomi nostetaan kahdella sylinterillä, mikä lisää nostovoimaa ja pienentää kuljetusmittoja.

Maston kokonaispituus: 8000 mm

Kääntöpään isku: 6600 mm

Vavan käsittely: 6 m

Keskittimen aukko: 14 tuumaa (355 mm)

Maston nostosylinterit: Masto nostetaan kahdella hydraulisylinterillä



Syöttöjärjestelmä

1 x kaksitoiminen hydraulisylinteri 1:3 köyden kelausjärjestelmällä

Vetovoima: 17 tonnia

Vetovoima: 10 – 110 tonnia

Nostonopeus: 25 m/min

Vetonopeus: 30 m/min



Kääntyvä pääkokoonpano

Itsekehitetty teräsrunko hammasvaihteella ja öljykylpyvoitelulla, jota käyttävät kaksi hydraulimoottoria.

Suurin vääntömomentti: 6000 Nm

Nopeus: 66 – 135 rpm hienosäätö



Hydraulijärjestelmä

2 x annostelupumppua syöttöön ja pyöritykseen

1 x annostelupumppu mutapumpulle

3 x annostelupumppua hydrauliselle jäähdyttimelle, aputoiminnolle ja mikrosyötölle.

Järjestelmän maksimipaine: 2900 psi (200 bar)

Hydrauliöljyn jäähdytin: 70 gpm

Hydrauliöljysäiliön tilavuus: 600 litraa



Ohjauspaneeli

Keskusohjauspaneeli sijaitsee yksikön takana, josta pääsee helposti porauslattiaan, ja se on varustettu kaikilla tarvittavilla instrumenteilla, ohjausjärjestelmillä ja hätäkytkimillä. Lukituslaite on varustettu ohjauspaneelin turvallisuuden varmistamiseksi.



Irrotusavain

Nosturien nopeaa säätöä ja tasoitusta varten on 4 x hydraulinen vaaitustuki, jotka on varustettu järeillä teleskooppiohjaimilla. Lukittavat takaiskuventtiilit on varustettu turvallisuuden vuoksi ja niillä on riittävä kantavuus.



Vesi/vaahto ruiskupumppu (valinnainen)

Hydraulisesti toimiva vesiruiskutuskolmiopumppu, jossa tarvittavat lisävarusteet, paineensäädin, virtaussäädin, takaiskuventtiili ja imusuodatin.

Maksimivirtaus: 80 l/min

Max paine: 40 kg/neliöcm

Yhden sauvan vaihtaja: Manuaalinen yhden sauvan vaihtaja poratangon kiinnittämiseksi kääntöpäähän

Vinssi: Hydraulisesti toimiva apuvinssi poratangon lataamiseen 5 tonnin nostokapasiteetin sauvanvaihtajaan.



Hitsauskone

Hydraulisesti toimiva puoliharjaton hitsausgeneraattori on saatavana kotelon hitsaukseen

Suositeltu elektrodikoko: vain 2,5–5 mm

Hitsausvirta: 300 ampeeria @ 60 % käyttösuhde

Valinnainen yksivaiheinen: 6.0 kVA @ 220v, 50 Hz



Kaasulinjan voitelulaite

Positiivisen vaikutuksen venturi-tyyppinen inline-voitelulaite on saatavana porausvasaroiden öljyämiseen.

Polttoainesäiliön tilavuus: 15 litraa

Työpaine: 350 psi



Suositeltu ilmakompressori

MININGWELL/ATLAS COPCO/LIUTECH

Ilmakompressorin teho:

1100CFM – 25 BAR – 309 kW moottori

900CFM - 22 BAR - 228 kW moottori



Mutapumppu

Hydraulisesti toimiva BW 250 mutapumppu

Isku: 4" (100 mm)

Moottorin teho: 15 kW

Vetoisuus (suositeltu maksimi): 250L/min

Suurin käyttöpaine: 2,5 Mpa

Lisävarusteet: Yövalo, työkalulaatikko, vasarajalusta

Käyttöohje: Käyttö-, huolto- ja varaosien käsikirja



Kuorma-autovaihtoehdot

SINO HOWO kuorma-auto: 6*4/6*6/8*4

Dongfeng-kuorma-auto: 6*4/6*6/8*4

Shaanxi kuorma-auto: 6*4/6*6/8*4







Kuorma-autoon asennettava porauslaitteistomme on räätälöity tuote, jonka asiakkaat voivat muokata todellisten tarpeidensa mukaan.
