Pieni reikäporaus on porauslaite, joka integroi reikävasaran poraustekniikan alaspäin ja sopii keskisuuriin koviin kivien muodostelmiin . sitä käytetään laajasti kaivostoiminnassa, perustusvahvistuksessa, vesikaivojen poraus-, ankkurointitekniikan ja muiden kenttien . verrattuna ajoneuvojen asennettuun tai crawer-drillaineen, joka on ajoneuvo-aula rakenne ja vahva liikkuvuus, ja sopii toimintaan pienissä tiloissa tai vuorilla ja alustoilla .
一 Mikä on pieni reikäporaus?

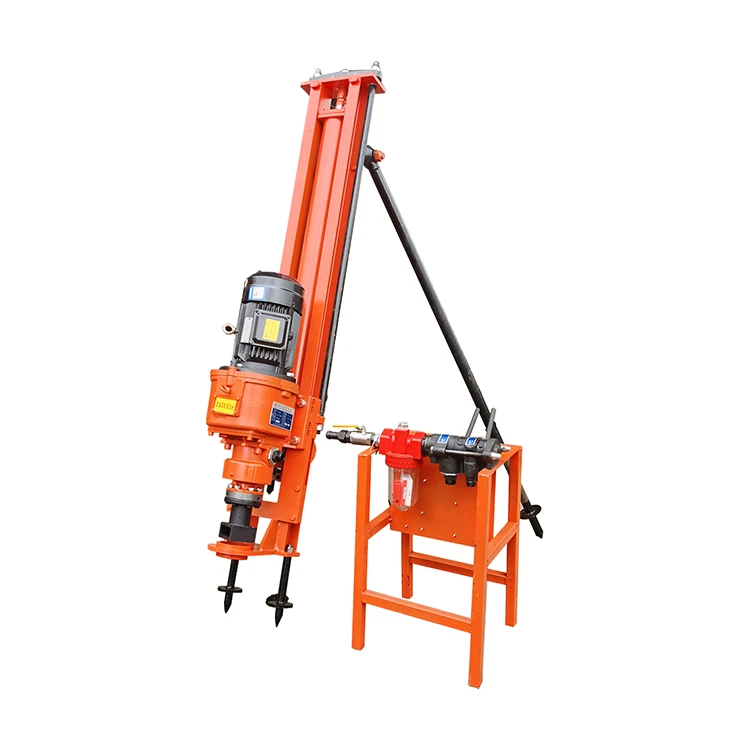

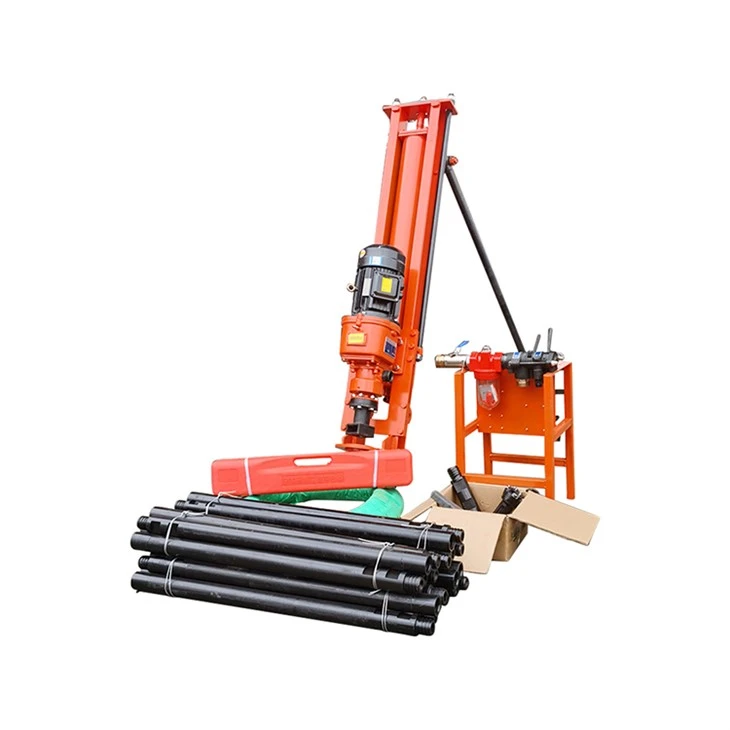

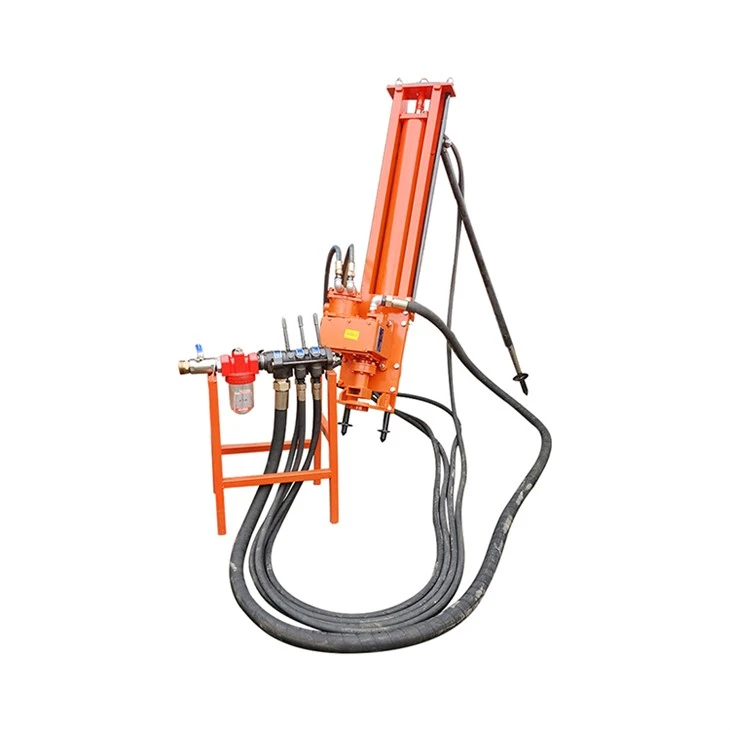

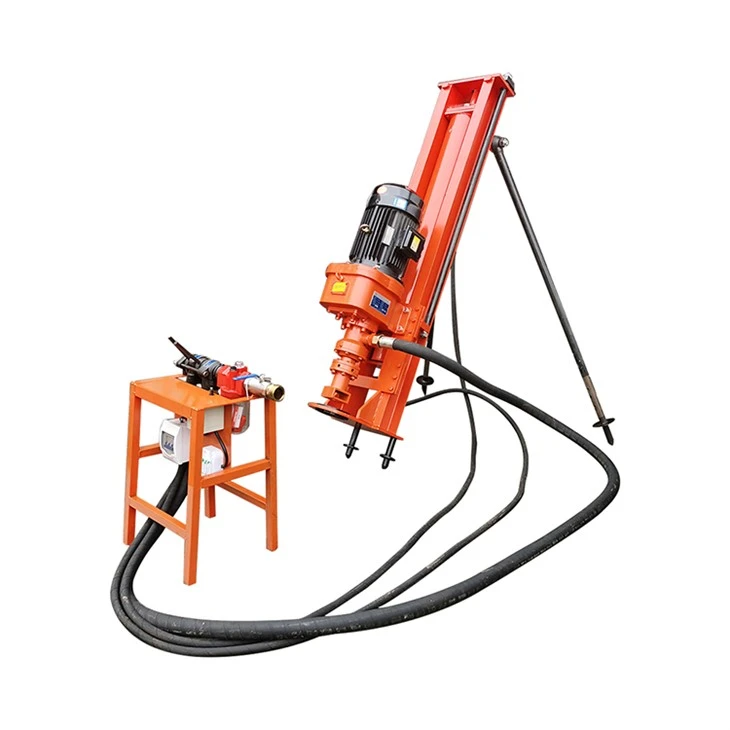

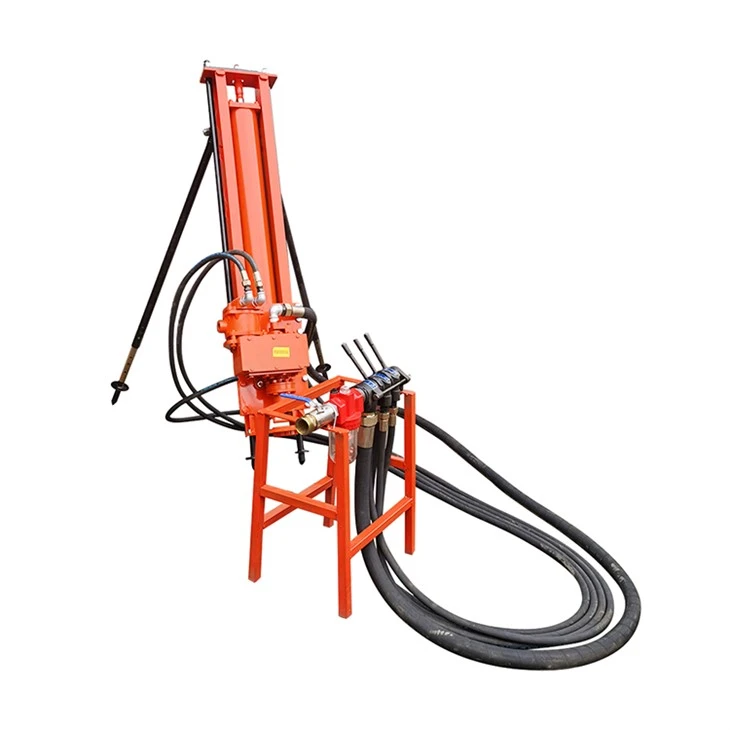

Pieni reikän poraus on porauslaite, jolla on perusrakenne, joka on varustettu sähköjärjestelmällä, reikävasaran iskulaitteella, työntömekanismilla ja ohjausjärjestelmällä {.. Sen käyttöperiaatteena on käyttää korkeapaineilmaa ajaaksesi reuna-vasaraa tehokkaan iskunporaamisen kanssa ja yhteistyöhön ja rockien kanssa.
2 pieni reikän porausrakenteellinen koostumus
Telineen runko (kiinnike)
Se on yleensä teräsrakenteen runko, jossa on kiinteät jalat tai liukuva pohja, jota voidaan siirtää manuaalisesti tai säätää pienellä alueella; Se voidaan varustaa nostolaitteella porauskorkeuden tai kulman (kuten vaakasuoran porauksen, vinojen poraus, pystysuoran poraus) . säätämiseksi .
DTH Hammer + Bit
Käytetään suoraan koskettamaan kivimuodostelmia ja rikkoen ne korkeataajuisten vaikutusten kautta; Reiän vasara ajaa mäntä liikkumaan suurella nopeudella paineilman läpi .
Ylennysvirasto
Sitä ajaa yleensä sylinteri tai ketju, joka voi saavuttaa poraustyökalun vakaan edistymisen; Työvoiman voima vaikuttaa suoraan poraussyvyyteen ja tehokkuuteen .
Pyörivä pää (virtapää)
Se tarjoaa porausbitin kiertoliikkeen ja tekee yhteistyötä reiän vasaran kanssa kallion katkaisemiseksi .. Ajatapa-tilat sisältävät hydrauliset, sähkö- tai pneumaattiset .
Lentolähdejärjestelmä
Ulkoinen ruuvi-ilmakompressori (e . g . 17 bar/24 bar, 10–30 m³/min) vaaditaan yleensä reiän vasaralle vaaditun paineilman toimittamiseksi .}}}}}}}
Hallintajärjestelmä
Mukaan lukien toiminnot, kuten työntövoima, kierto, lentoonlähtö ja lasku, kulman säätö jne. .; Huippuluokan mallit voidaan varustaa valinnaisella langattomalla kaukosäädin- tai sähköohjauskonsolilla .
3 Tärkeimmät edut
Kompakti rakenne ja joustava toiminta
Pieniä jalanjälkiä voidaan käyttää kapealla, jyrkällä ja epäsäännöllisellä maastolla .
Vahva sopeutumiskyky
Voi porata kovaa kalliota, pehmeää kalliota, löysää kerros ja muut geologiset olosuhteet;
Voidaan käyttää pystysuoraan, vinoun tai vaakasuoraan poraukseen .
Alhaiset kustannukset
Täydellisen ajoneuvorunon tarvetta ei tarvita, valmistus- ja kuljetuskustannukset ovat alhaisemmat kuin ajoneuvoihin asennetut porauslaitteet;
Sopii pieniin ja keskisuuriin projekteihin tai paikallisiin projekteihin .
Helppo huolto
Yksinkertainen rakenne, muutama komponentti, helppo ylläpitää ja ylläpitää;
Suurin osa osista on erittäin monipuolisia ja helppo korvata .
4 Tyypillistä sovellusskenaariota
Avoimen kaivoksen poraus ja räjähdys
Kaltevuusankkurireiän poraus
Mikrovesikaivoporaus
Rakennussäätiön poraus
Geotermiset reiät, pienet paalareiät
5 Tekninen parametriviite (esimerkki)
| Projekti |
Parametri |
| Poran halkaisija -alue |
90–165 mm |
| Suurin poraussyvyys |
30–60 米 (kivikerroksesta ja ilman tilavuudesta riippuen) |
| Edistävä aivohalvaus |
1.5–3 米 |
| Työilman paine |
1,2–2,5 MPa (12–25 bar) |
| Ilmankulutus |
10–26 m³/min |
| Pyörimisnopeus |
0 - 80 rpm |
| Edistyvä voima/nostovoima |
3000–6000 N |
| Koneen kokonaispaino |
800–1800 kg (eri mallit) |
| Käyttötila |
Sähkö / diesel / pneumaattinen |
6 Vertailu indeksoimiin/ajoneuvoon asennettuihin DTH -poroihin
| Projekti |
Pieni reikäporaus |
Indeksoi reikäpora |
Ajoneuvo asennettu reikäporaan |
| Maksaa |
★★★★☆ |
★★☆☆☆ |
★☆☆☆☆ |
| Liikkuvuus |
★★ ☆☆☆ (Manual/trukki) |
★★★★ ☆ (Track Drive) |
★★★★★ (nopea liike) |
| Sopeutumiskyky työtilaan |
★★★★★ |
★★★☆☆ |
★★☆☆☆ |
| Automaatiotaso |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
| Sopii rakennusskenaarioihin |
Pienet teokset/kapeat sivustot |
Keskipitkä ja suuret kaivokset/litteä maa |
Mobiilitoiminta/syvä kaivotekniikka |
7 Päätelmä
Kiinniketyyppinen reikäporaus on taloudellinen, käytännöllinen ja mukautuva porauslaite, joka soveltuu erittäin hyvin hankkeisiin, joissa on monimutkainen maasto, rajoitettu rakennustilaa tai rajoitettua budjettia ., etenkin räjähdysreiän rakenteessa, ankkurituki ja pienet geotermiset vesikaivojen poraus, kiinnike-tyyppinen porauslaite on osoittanut voimakkaita advageja, joilla on joustavuus ja korkeatasoinen suorituskyky.}}}}
Jos sinulla on erityisiä rakennusvaatimuksia (kuten reiän halkaisija, syvyys, kivityyppi), voin suositella sinulle sopivaa mallia ja kokoonpanoa .
