一, mikä on vasaran pintaporauslaite?
Ylävasaran pintaporauslaite on porauslaite, joka kiinnittää kivikorun työntövoiman yläosaan, välittää iskuenergiaa poraustangon läpi ja tekee yhteistyötä kierto- ja työntöjärjestelmän kanssa pinnan porausoperaation suorittamiseksi . Se sopii kovaan kiviin ja keskisuuriin kovan kivimuodostumiin, ja sitä käytetään laajasti:
Avoimen kaivoksen räjäytysreiän rakenne
Säätiön louhinta tie- ja rautateiden rakentamisessa
Porata kivitehtaissa ja louhoksissa
Laajamittaiset infrastruktuurihankkeet, kuten vesivoima-asemat
2, kuinka ylävasaran pintaporauslaite toimii
Top Hammer -harjoitukset toimivat yhdessä porausoperaatioiden suorittamiseksi kolmen päätoimenpiteen kautta:
Vaikutus:Yläosassa oleva hydraulinen kalliopora tuottaa korkeataajuista iskuvoimaa, joka siirretään porausteroon onton poratangon läpi kallion katkaisemiseksi .
Kierto:Poraustyökalua ajaa riippumaton kiertomoottori pyörittääkseen yhteistyötä iskun kanssa leikkuun .
Työvoiman käyttö:Työvoimajärjestelmä kohdistaa vakaa paine alaspäin porausbittiin varmistaaksesi jatkuvan kivihäiriöt .
Lisäksi porauslaite on varustettu pölynpoistojärjestelmällä, automaattisella sauvanvaihtojärjestelmällä, käyttöhytissä jne. . suuremman tehokkuuden ja toiminnan turvallisuuden saavuttamiseksi .
3, ylävasaran pintaporauslaite Pääkomponentit
Ylin vasara
Syöttöpalkin etupäähän asennettu, tuo esiin korkean taajuuden iskuenergian .
Yleensä hydraulisesti ajettu, vaikutustaajuus voi tavoittaa 2500-3000 kertaa/minuutti .
Syöttöpalkki
Käytetään poran työkalun liikkumisen tukemiseen ja ohjaamiseen, ja sitä voidaan säätää pystysuunnassa tai kulmassa .
Porausangon järjestelmä
Käyttämällä T -sarjaa (kuten T38, T45, T51) onttoja kuusikulmaisia tai pyöreitä teräsporatankoja, kytketty kallioporausbittiin .
Hydraulinen sähköjärjestelmä
Tarjoaa liikkeelle voimaa kallioporauksille, työntövoimille, kiertolle, indeksoimille jne. .
Pölynpoistojärjestelmä
Kuiva tai märkä pölyn poistaminen, pölyn pilaantumisen vähentäminen ja käyttöturvallisuuden parantaminen .
Matkustuslaite
Enimmäkseen indeksointityyppi, joka sopii karulle maastolle; Jotkut mallit on pyörillä .
Käyttöjärjestelmä

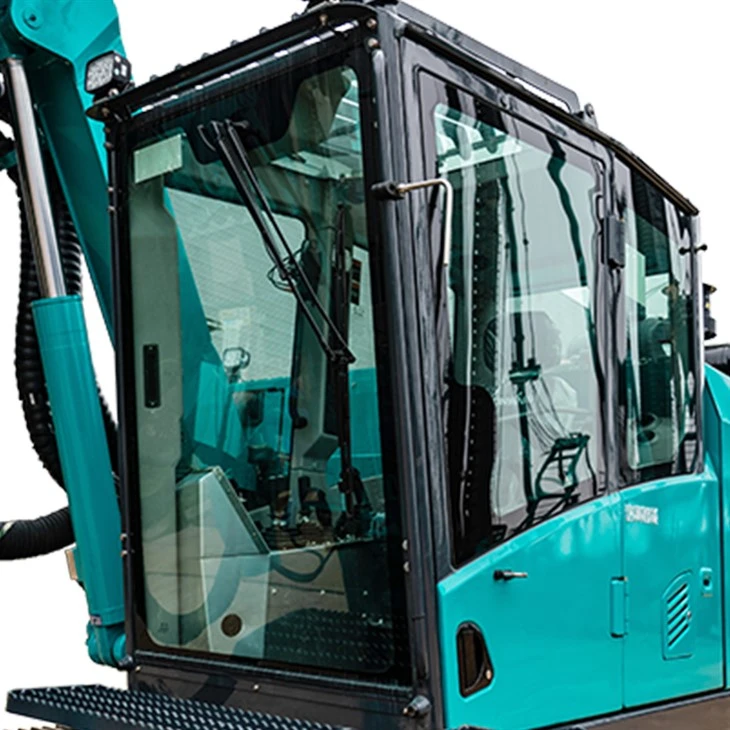

Nykyaikaiset porauslaitteet on varustettu ohjaamolla, LCD -ohjausrajapinnalla ja jopa tukevat langatonta kaukosäädintä tai kaukosäädintä .
4, ylävasaran pintaporauslaitteen edut ja ominaisuudet
Nopea porausnopeus
Suuri vaikutustaajuus ja tiivistetty energia, sopivat kovaan kallioon .
Korkea rei'ityslaatu
Vakaa poranreiän halkaisija ja pieni taipuma, edistävät tarkkaa räjäytyssuunnittelua .
Korkea polttoainetehokkuus
Verrattuna DTH: n porauslaitteisiin, se on tehokkaampi keskikokoisessa kalliossa ja siinä on alhaisempi yksikön energiankulutus .
Korkea älykkyysaste
Nykyaikaisissa porauslaitteissa on toimintoja, kuten GPS -paikannus, poraustietojen tallennus ja automaattinen sauvan muuttaminen järjestelmä .
Helppo huolto
Modulaarinen suunnittelu, avainkomponentit on helppo korvata ja ylläpitää .
5, Top Hammer vs . dth
| projekti | Ylin vasaran poraus | Poraus |
|---|---|---|
| Sovellettavat kalliomuodostumat | Keskikokoinen kova kallio | Kova ja erittäin kova kallio, rikkoutuneet kerrokset |
| Poraushalkaisija | Pieni tai keskisuuri aukko (64–127 mm) | Keskipitkästä suureen aukkoon (90–300 mm) |
| Poraussyvyys | Maltillinen (<40 m) | Larger (>100m) |
| Tehokkuus | Korkea (paras keskisuurille kallioille) | Korkeampi (parempaa tehokkuutta kovassa kalliossa) |
| Energiankulutus/taloudellinen tehokkuus | Alhainen, alhainen energiankulutus yksikköä kohti | Korkea kaasunkulutus, suhteellisen korkeat kustannukset |
6, johtopäätös
Ylävasaran pintaporauslaite vie tärkeän sijainnin globaalissa kaivos- ja pohjasuunnittelukenttään sen korkean taajuuden iskujen, tehokkaan poraus- ja tarkan ohjauksen . vuoksi, se on erityisen sopiva keskipitkän kovan kallion alueille . Jos projekti vaatii nopean reiän muodostumisen, tarkan reikän asennon ja tiukan kustannushallinnan, ylin Hammer-drilli on epäilemättä}}}}}}}}}
Jos sinulla on erityistarpeita (kivityyppi, reiän halkaisija, syvyys, tarkoitus), voin auttaa sinua suositella sopivaa mallia ja tarjota teknisen parametrien tuki .
Tuotetiedot

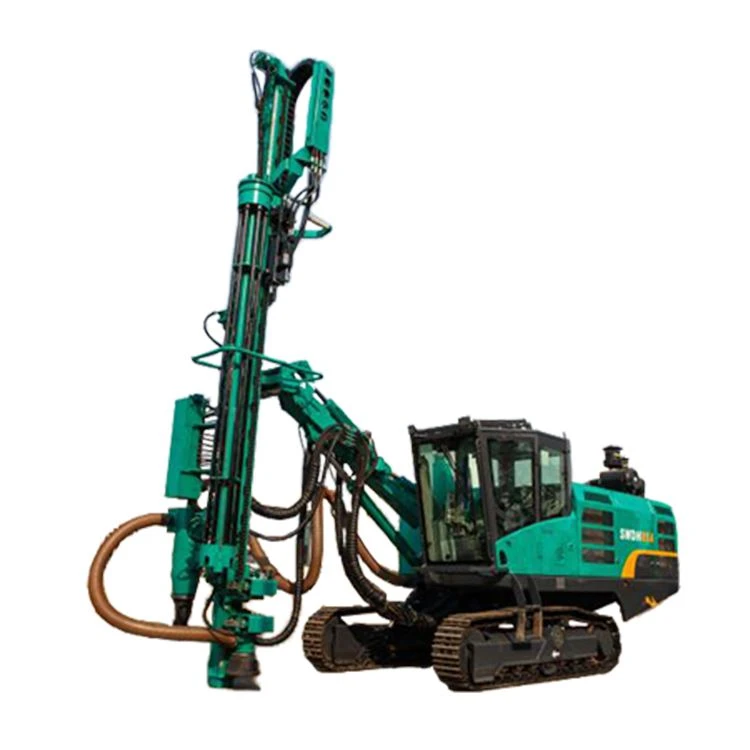

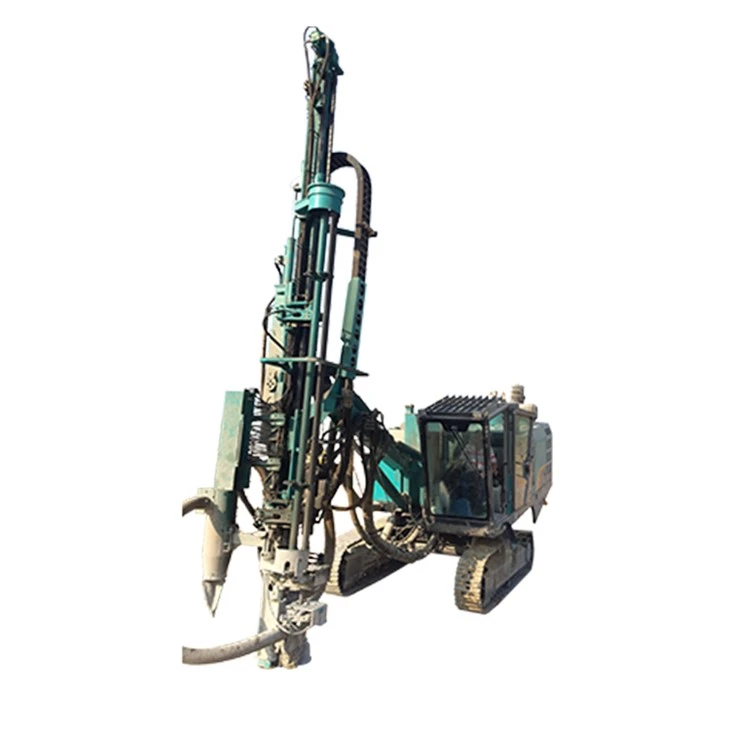

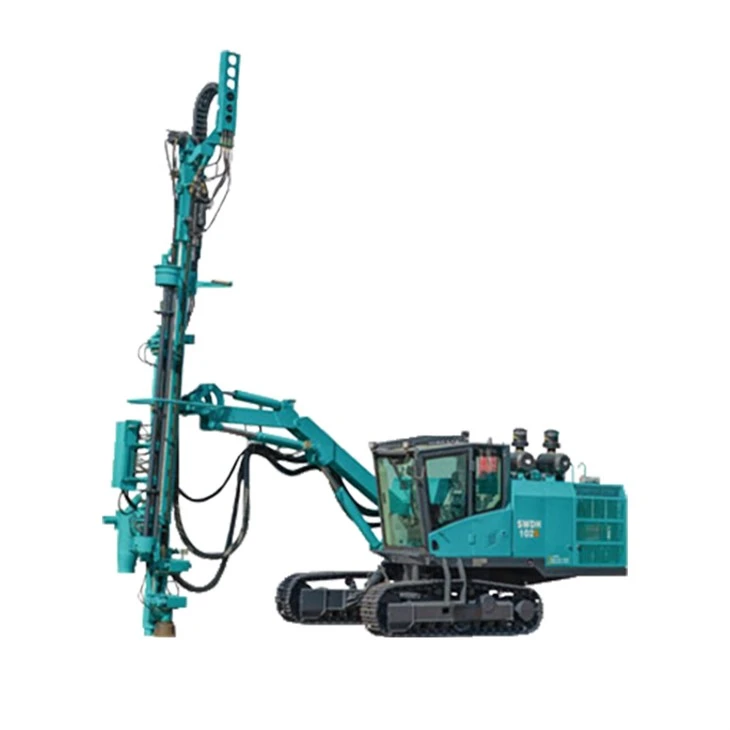

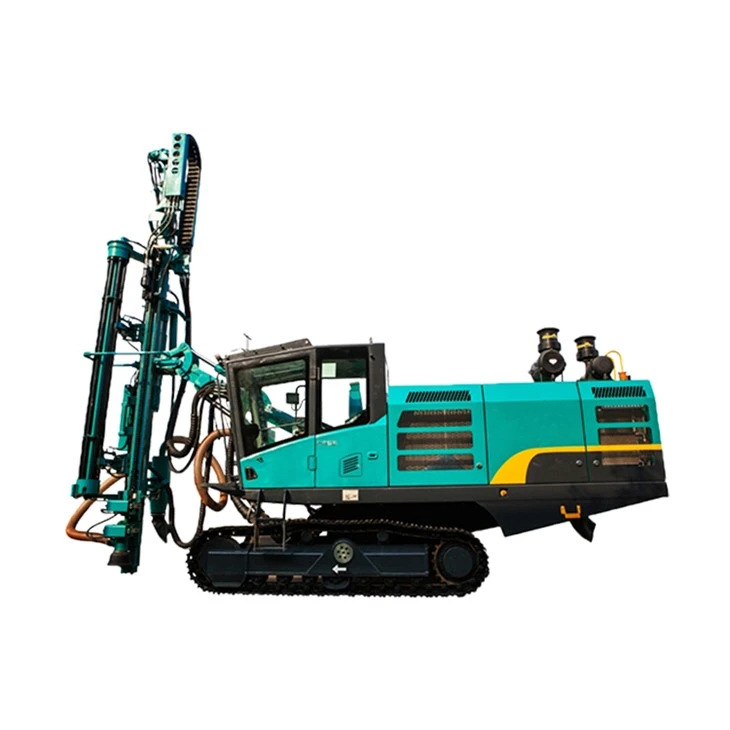

Tämä ylin vasaran porauslaite on varustettu edistyneellä hydraulisella kiviporalla, joka tunnetaan nopeista porausominaisuuksistaan, energiatehokkuudesta, mukautuvasta liikkeestä, vankista kiipeilytaitoista ja taitosta poraustehtävien suorittamisessa monimutkaisissa maisemissa .}}}}}}}}}}
SWDH-sarjan avoimen pit-pit-vasaran porauskoneen kalliopora-ilmakompressorin moottorin virransovitus on kohtuullinen, mikä voi vähentää huomattavasti polttoaineen kulutusta . Hydraulisen porauslaitteen kattavat piirteet ovat:
1. suuritehoiset hydrauliset kallioporat, joilla on suuri iskuenergia ja vastahyökkäystoiminto, vähentäen tehokkaasti poraus- ja säästöjen riskiä;
2. Ydinkomponentit ovat kansainvälisesti tunnettuja tuotemerkkejä, joilla on hyvä luotettavuus, korkea toimintatehokkuus ja pieni energiankulutus;
3. kalliopora-ilmakompressori-moottorin vertailuarvon vastaavuus, taloudellinen/tehokas kaksoiskäyttötapa, laaja kallion sopeutumiskyky ja alhaiset käyttökustannukset;
4. Koko indeksoijan hydraulinen porauslaite on kompakti rakenne, pieni ja joustava, nopea kävelynopeus ja vahva maastoauto;
5. Hydraulinen DTH-porauslaite omaksuu taitettavan porausvarren porausalueen peittämiseksi kerralla, mikä soveltuu monikulmainen ohjattuun poraukseen ja nopeaan ja nopeaan porauspaikkaan .
6. se käyttämällä kylmäpiirtäviä kaksipuolisia opaskiskoja rakenteellisten teräsvoimalokivien säteiden muodostamiseksi, korkealla lujuudella ja hyvällä ohjausrekisterillä .
7. monikulmainen reikäporaus, pystysuora, kallistettu ja vaakasuora atsimuuttiaukot voidaan porata .
8. älykäs yleinen alaohjausjärjestelmä, kulman ja syvyyden tarkka ohjaus .
9. polun suunnittelu, reikäsekvenssisuunnittelu, graafinen ohje, nopea paikannus .
Soveltaminen
Hydraulista takilaporauskonetta voidaan käyttää louhoksissa, rakennustekniikassa, tiesuunnittelussa, avoimen kaivoksen ja vesivoiman aseman rakentamisessa .
Lähetys ja maksu
Jokainen kaivoksen laitteiden ja porauslaitteen pala käydään tiukan kuormitusturvatarkistuksen varmistaaksesi lastin turvallisuuden säiliössä .
Maksutapomme: Luottokortti, l/c, T/T, Western Union, ja tuemme merenkulun ja merenkulkua .
|
Tekniset parametrit |
SWDH89S |
SWDH102S |
SWDH115F |
|
Työparametrit |
|||
|
Reikä -alue (mm) |
64-115 |
76-127 |
76-127 |
|
Porauskoodi |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Poraatangon pituus (mm) |
3660 |
3660 |
3050 |
|
Taloudellinen poraussyvyys (MM) |
24 |
24 |
21 |
|
Hydraulinen kallio |
|||
|
Vaikutusvoima (KW) |
14 |
18 |
20 |
|
Kiertomomentti (NM) |
700 |
1000 |
1300 |
|
Kiertonopeus (NM) |
0-180 |
0-150 |
0-175 |
|
Dieselmoottori |
|||
|
Malli |
Kissa C7.1 |
Kissa C7.1 |
QSB4.5 |
|
Power (kW/rpm) |
168/2200 |
168/2200 |
97/2200 |
|
Polttoainesäiliö (L) |
450 |
450 |
300 |
|
Ilmakompressori |
|||
|
Paine (palkki) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Porausvarsi |
|||
|
Tyyppi |
Taittovarsi |
Taittovarsi |
Yksi suora käsivarsi |
|
Nostokulma (aste) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Tärityskulma (aste) |
65~165 |
65~165 |
/ |
|
Kääntökulma (aste) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Etuosa |
|||
|
Ennakkopituus (mm) |
7300 |
7300 |
6700 |
|
Kompensointi aivohalvaus (mm) |
1200 |
1200 |
1200 |
|
Eteenpäin kulma (aste) |
140 |
140 |
140 |
|
Kääntökulma (aste) |
-20~90 |
-20~90 |
-20~90 |
|
Max . ennakkoluulo (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . työntö (KN) |
25 |
25 |
25 |
|
Kävelykyky |
|||
|
Max . kävelynopeus (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . veto (kN) |
100 |
100 |
80 |
|
Gradeabiliteetti (tutkinto) |
25 aste |
25 aste |
25 aste |
|
Kappaleen kehyksen kääntökulma (aste) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Alustan maadoitus (MM) |
400 |
400 |
400 |
|
Mitat |
|||
|
Paino (kg) |
15000 |
15000 |
12000 |
|
Pituus*leveys*korkeus (toimi) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Pituus*leveys*korkeus (kuljetus) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
