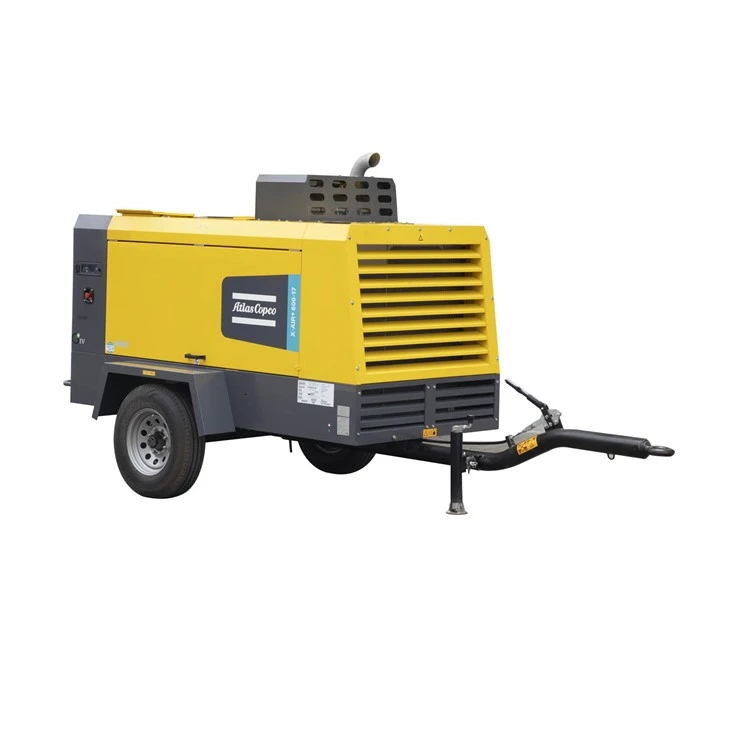

Dieselmoottori kannettava yksivaiheinen ruuvikompressori

I . Täydellinen yksikön kokoonpano ja alkuperä

Ydinteknologiakomponentit

Kompressoriruuvielementti (yksivaiheinen puristus)

Tuodut komponentit

Hallintajärjestelmä

Kytkentä

Imu- ja purkamisventtiili, venttiilin säätely, solenoidiventtiili

Ilmanottoaukon suodatin, öljysuodatin, öljy-ilmaeraattori

Korkean lämpötilan joustavat letkut

Kaikki yllä olevat komponentit, mukaan lukien ohjausjärjestelmä ja muut osat, tuottavat Atlas Copco Airpower Belgiassa tai Euroopassa valmistettu OEM .

Kotimaan komponentit

Perävaunun runko ja akselijärjestelmä, erityisesti suunniteltu kiinalaisille tieolosuhteille

Dieselmoottori: Dongfeng Cummins China Stage IV -moottori

Kotelo, äänieristetty puuvilla ja ohjaamot

Ilman varastosäiliö ja turvaventtiili

Jäähdytyspuhallin ja jäähdytinyksikkö

Ympäristön lämpötilan joustavat letkut ja polttoaineputket

Erilaisia ​​putkiliitoksia ja valua

Dieselisuodatin

Vaihdelaatikko

Vähimmäispaineventtiili

Anturit ja siihen liittyvät johdot

Näiden joukossa dieselmoottorin on valmistanut Dongfeng Cummins Engine CO ., Ltd ., kun taas muut komponentit ovat Atlas Copcon toimittajien tuottamia OEM: ää Wuxi .

---

II . pääohjausnäyttö

Kompressorin työpainemittari

Kompressorin latauspainike

Kumulatiivinen toimintatuntimittari

Hälytys- ja vian ilmaisimen valot

Käynnistä/Stop -painike ja ohjausmoduuli

Polttoainesäiliö ja def (urea) säiliön tason näyttö

Ruuvielementin öljytason ilmaisin

Ilmanottoaukon suodattimen tukkeutumisilmaisin

---

III . pääsuojauslaitteet ja toiminnot

Automaattinen sammutussuojaus:

Kompressorin poistolämpötila Suuri hälytysvalo

Moottoriöljyn paineen alhainen hälytysvalo

Moottorin jäähdytysnesteen lämpötila korkea hälytysvalo

Matala polttoaine- ja DEF -säiliön tason hälytysvalot

Sammutus itsehoito- ja jälkikäsittelyn uudistaminen

Vakiovauhtijärjestelmä energiansäästöoptimointiin

---

Iv . mukana olevat asiakirjat ja esineet

Tuotteen käyttö- ja huolto -opas

Varaosaluettelo

Paineastia ja turvaventtiilien varmenteet

50- tunnin huoltopakkaus





1. tärkeimmät tekniset parametrit
Ilmakompressorimuoto: Ensisijainen ruuvin puristus, ilmajäähdytys, dieselmoottoriveto, kenttä matkapuhelin

Tekninen parametri		X-air + 600-17
Kaasun tilavuushäiriö	Kuutiometri/minuutti m ³/min	17.2-14.3
Työpaine	Kilogrammipalkki	5-17
Enimmäismoottorin nopeus (täysi kuorma)	RPM (vallankumoukset minuutissa)	2200-1900
Ruuvi voiteluöljyn tilavuus	Nostaa	42 (korvausmäärä huoltosykliä kohti)
Kaasun säiliön tilavuus (öljyn ja kaasun erotussäiliö)	Nostaa	76
Polttoainesäiliö/urea -säiliökapasiteetti	Nostaa	175/-
Öljypitoisuus paineilman poistoaukossa	ppm	<5
Paineilman poistolämpötila (perustuu nimellisiin vertailuolosuhteisiin)	Celsius 0 c	100
Arvioidut viitekäyttöolosuhteet
Absoluuttinen saantipaine	Kilogrammipalkki	1
suhteellinen ilman kosteus	%	0
Sisääntulon lämpötila	Celsius 0 c	20
Äärimmäiset työolot
Kaasun varastosäiliön minimi tehokas työpaine	Kilogrammipalkki	4
Kaasun varastosäiliön suurin tehokas työpaine (purkaminen)	Kilogrammipalkki	18
Ympäristön enimmäislämpötila	Celsius 0 c	50
Vähimmäislämpötila	Celsius 0 c	-10/-25 (valinnainen kylmäkäynnistys)
Korkein korkeus	Mi m	3000

2. dieselmoottori

valmistaja		Cummins
malli		B5.9CS4 GIV -standardi
Lähtöteho nimellisnopeudella	Kilowatti kw	154
Kuormituskerroin	%	-
jäähdytysneste		Jäähdytysneste
Sylinterit		Inline 6- sylinterimoottori
Voiteluöljyjärjestelmän tilavuus	Nostaa	16,5 (vaihto -määrä huoltosykliä kohti)
Jäähdytysjärjestelmän kapasiteetti	Nostaa	28

3. yleiset mitat ja paino

Koko koneen pituus * leveys * korkeus - perävaunutyyppi (mukaan lukien moppi)	Millimetri mm	4700*1940*2400
Koko koneen pituus * leveys * korkeus - laatikkotyyppi	Millimetri mm	2960*1400*2110
Koko koneen painon perävaunu/laatikko (märkä paino)	Kilogrammi (kg)	2300/2200
Pakoventtiilin koko	Tukkia jtk	1*G2,1*G3/4
